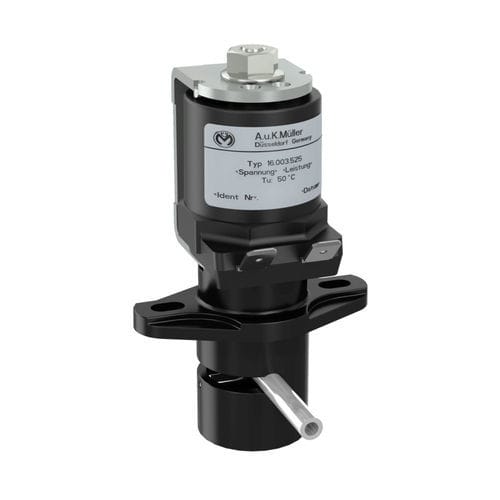

Schlauchklemmventile der Serie 16.003.525 in der Betriebsart NC sind mit einer 9,5 W Magnetspule ausgestattet. Diese hat eine Klemmkraft von 6 N und ist somit für flexible Schläuche mit einer Wandstärke von 1,0 mm und einem Außendurchmesser von 4,0 bis zu 5,0 mm und einer Shorehärte von 60° einsetzbar. Mit dieser Schlauchauslegung können Drücke bis 1,5 bar geschaltet werden.
Das Ventil mit Ventilgehäuse aus einem Hochleistungskunststoff ist eine kostengünstige Alternative zu den Ventiltypen 16.003.125 mit Aluminiumgehäuse. Des Weiteren bietet das Ventil den Vorteil der kleineren Bauhöhe und des niedrigeren Gewichts.
Der Durchfluss des Mediums wird durch Abklemmen des eingelegten Schlauchs gesteuert. Somit unterscheidet sich dieses Ventil in seiner Bauart grundlegend von anderen Ventilen, indem kein Ventilsitz und keine Membrane notwendig sind. Wirbelbildung und Toträume, in denen sich Medium oder Schmutz ansammeln können, sind konstruktionsbedingt ausgeschlossen.
Schlauchklemmventile eignen sich besonders für Anwendungen, in denen ein hohes Maß an Hygiene gefordert wird.
Die Medientemperatur sowie Beständigkeit gegenüber Chemikalien ist abhängig von dem ausgewählten Schlauchmaterial.
Die Ventile können in beliebiger Einbaulage eingesetzt werden.
Anwendungen
Dosierungen
Analyse
Medizinische Geräte
Getränkeautomaten
Produkteigenschaften
Keine medienberührenden Ventilteile
Chemische Beständigkeit abhängig von dem Schlauchmaterial
Einfacher Austausch des Schlauchs
Kein Totvolumen wie in herkömmlichen Ventilgehäusen
Unabhängig von der Durchflussrichtung
Fixierung der Spule 4 x 90°
Hohe Dauergebrauchstauglichkeit
