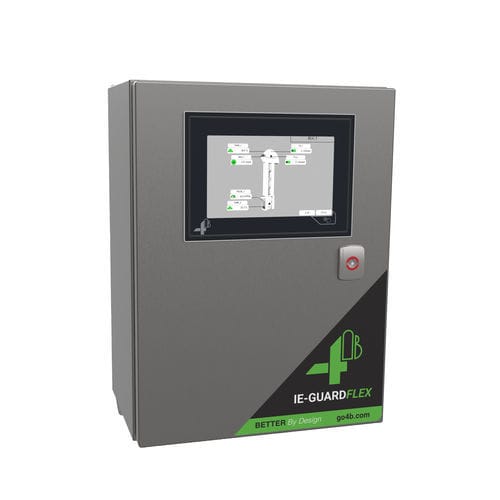

Kontrolleinheit mit Display IE-GuardFlex

zur Visualisierung von Prozess und Fertigungsdatendigitalmit Touchscreen

Das IE-GuardFlex dient als zentrale Steuereinheit für die Distributed Hazard Monitoring Solution (DHMS) von 4B. Durch die Verwendung von industrieller Ethernet-Technologie stellt es eine Verbindung zu mehreren an Maschinen montierten Sensoren her und überwacht diese über die führenden IE-Nodes von 4B. Das IE-GuardFlex-System unterstützt mehrere Maschinen, IE-Nodes und Sensoren und verfügt über eine direkte Schnittstelle zu den MCCs der Maschinen, um bei Erkennung eines gefährlichen Zustands einen kontrollierten Stopp einzuleiten. Das IE-GuardFlex befindet sich in der Regel im sicheren Bereich" des Werks-MCC und der Staubgefahr und ist über Industrial Ethernet (CAT6-Verkabelung) mit IE-Nodes verbunden, die an die überwachten Maschinen im Gefahrenbereich" verteilt sind Zu diesen Maschinen können Becherwerke, geschlossene Förderer, offene Förderer, Kettenförderer und Walzgerüste gehören. Verschiedene 4B-Gefahrenüberwachungssensoren werden an die lokalen IE-Nodes angeschlossen und überwachen Bedingungen wie Bandschlupf (SlipSwitch, Milli-Speed), Bandschieflauf (TouchSwitch, Bulldog), Lagertemperatur (ADB, Milli-Temp), Vibration (Milli-Vib) und blockierte Rutsche (Binswitch). Der Anlagenbauer kann die Knotensuche über die intuitive GUI auf dem 7"-Farb-Touchscreen-Display starten. Gefundene Knoten können dann konfiguriert und die Sensoren benutzerdefinierten Maschinen zugewiesen werden. Das System ermöglicht eine dreistufige ALARM/STOP-Konfiguration pro Sensor mit Ausgangsrelais, die den ALARM- und/oder STOP-Bedingungen pro Sensor oder Maschine zugeordnet sind. Darüber hinaus zeigen gemeinsame ALARM- und STOP-Ausgangsrelais an, ob ein Alarm- oder Stoppzustand an einem der angeschlossenen Sensoren vorliegt.
