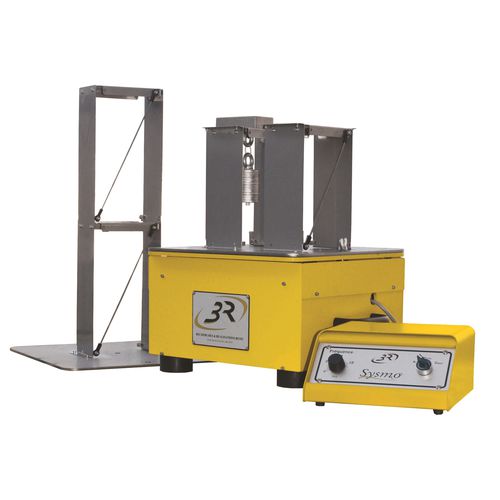

Seismischer Sensor SYSMO

Pädagogische Werkzeuge : Den Schülern den Zusammenhang zwischen der Häufigkeit der Seismik und ihrer Gefährlichkeit verständlich machen. Das Studium der komplexen Strukturen von Bauingenieuren ist unerlässlich, um die Sicherheit und Dauerhaftigkeit der Arbeiten zu gewährleisten. Dieser Prüfstand erlaubt es, verschiedene technische Lösungen zu untersuchen, um Strukturen, die seismischen Erschütterungen ausgesetzt sind, auszurichten: gewährtes Massensystem, Strukturverstärkung, Höhe, Neoprenstützen. Der Speiseaufzug ermöglicht es, den Spannungseffekt unter verschiedenen Winkeln des Anregungseinfalls zu visualisieren. Die herausnehmbaren Elemente der Struktur erlauben es, ihre Wirksamkeit im Kampf gegen die Auswirkungen von Seismik zu visualisieren. Spezifikationen: Schwerer Rahmen, mechanisch geschweißtes, lackiertes Blech, auf schwingungsdämpfenden Blöcken montiert Schwingende Platte auf federnden Stützen, mit indexierbarer Drehplatte Erreger mit einstellbarer Frequenz von 0 bis 20 Hz, Hub 2 mm Verschiedene Strukturen aus Blech, die ein Gebäude darstellen, mit seinen Böden, Verstrebungen, Aufhängungen, Pendelmasse und abnehmbaren Streben Bedienfeld mit Trennschalter, Ein-/Ausschalter, Frequenzeinstellung (0 bis 20 Hz) Versorgung 230V 50Hz 0,25kW Abmessungen : L= 400 x L=400 x H= 220 mm Gewicht: ungefähr 40 kg Option : Instrumentierung VORRICHTUNG ZUR MESSUNG UND ANZEIGE DER BESCHLEUNIGUNGEN AUF EINER STRUKTUR, DIE EINEM ERDBEBEN AUSGESETZT IST, EINSCHLIEßLICH : Zwei dreiachsige Beschleunigungsmesser +/-30m/s² (3g) in Metallgehäusen, die an zwei Punkten der Struktur zu befestigen sind Stromversorgungs- und Verpackungskarton bis zu 4 Sensoren, 8 USB-Ausgänge Anzeigesoftware für PC (nicht mitgeliefert) (virtuelles Instrument, das unter der Plattform National Instrument Labview entwickelt wurde), die es erlaubt, die Signale der Beschleunigungsaufnehmer zu vergleichen, Messungen durchzuführen, Messungen zu konfrontieren und ..
