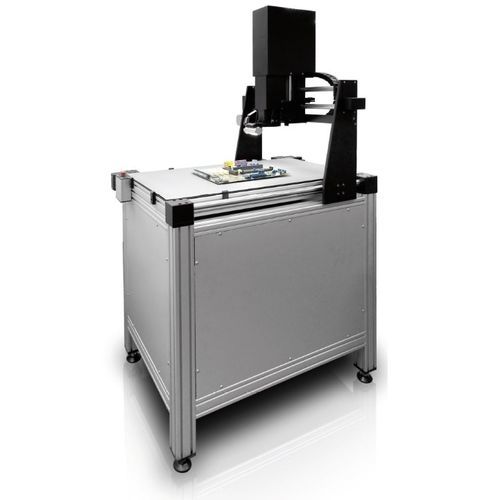

Elektronisches Inspektionssystem AutoInspect HD

visuellPCBcomputergesteuert

AutoInspect HD: Semiautomatisches Inspektionssystem für die Kleinserie Durch die Verknüpfung des bewährten HD-Inspektors und Bausteinen unseres motorischen Positioniertisch-Baukastensystems entsteht ein PC-gesteuertes halbautomatisches HD-Inspektionssystem mit flexiblen Arbeitsbereich und einem umfassenden Spektrum von Anwendungsmöglichkeiten. Anwendungen: Inspektion für die Einzel- und Serienkontrolle Kontrollen in der Elektroindustrie und Herstellung von Leiterplatten Inspektion großflächiger Bauelemente Qualitätskontrolle und Dokumentationsaufgaben etwaige Nachkontrolle von AOI-Prüfungen Vorteile Full-HD Auflösung (1920 x 1080 Pixel) ultraschnelle Bildnachführung des Autofokussystems 30-fach optischer Zoom (motorisch), 2-fach Digitalzoom Ring- und Schräglicht mit neuster COB-LED-Technik für optimale Beleuchtung Gerätesteuerung über Programmoberfläche und 3-Achs-Joystick Laser-Findeeinrichtung Diskussion der Livebilder im Team geführte visuelle Inspektion von Serienprodukten Verringerung des Zeitaufwandes bei Qualitätskontrolle und Dokumentation Systemsoftware JE.Doku M: Steuerrechner mit Intel i3® Prozessor, Full-HD-Framegrabber Programm-Oberfläche zur Bedienung mit 27” TFT-Bildschirm geführte visuelle Inspektion von Serienprodukten (Positionen werden automatisch angefahren) Fehlervergleich mit Masterbild Inspektion von Einzelstücken Sequenzerstellung durch intuitiven Teach-In-Modus Bildbearbeitung, Bildbeschriftung, Anlegen einer Bilddatenbank
